Георадар "Лоза-В" позволяет, дополнительно, регистрировать полную волновую форму отраженного импульса. Модель "В" ориентирована на выполнение сложных инженерно-геологических изысканий и археологических обследований с использованием анализа амплитуды отраженного сигнала и "3-D" обработки. Георадар может успешно использоваться подводных георадарных исследований с поверхности воды. В этой модели предусмотрена регистрация сигнала с временной разверткой 1024 нсек, что позволяет зондировать пресноводные водоемы на глубину до 17 метров.
Георадар "ЛОЗА-1В" запатентован, патент Комитета РФ по патентам и товарным знакам № 2205424 от 29 декабря 2001 года и имеют сертификат соответствия и санитарно-эпидимиологическое заключение №77.ФУ.02.401.П.000327.04.02 от 02.04.2002 г.
Опции программы обработки:
1. перекачка данных с георадара через USB порт в формате «GEO»;
2. обработка георадарных данных в 2D(профиль) и 3D представлении;
3. ВЧ и НЧ фильтрация георадарных данных;
4. представление георадарных данных:
- в бинарном режиме;
- в амплитудном режиме отображения палитрой 128 цветов;
- в амплитудном режиме отображения в тонах серого цвета;
- в режиме отображения минимумов и максимумов сигнала;
- в режиме отображения производной функции амплитуды;
- обработка результатов зондирования (построение годографа);
5. подавление воздушных помех с помощью сложения и умножения, данных профилирования по параллельным профилям;
6. сохранение файла опций настроек обработки;
7. сохранение георадарных данных в ВМР, в формате Surfer dat и TXT-формате.
С помощью георадара "Лоза-1В" Вы сможете эффективно решать следующие задачи:
- инженерно-геологические изыскания при проектировании линейных и площадных сооружений;
- контроль состояния грунта в зоне инженерных сооружений при строительстве и эксплуатации (фундаменты зданий, железные и шоссейные дороги);
- выявление подземных металлических и неметаллических коммуникаций;
- поиск в грунте и в строительных конструкциях полостей искусственного и естественного происхождения (карстовые полости, пустоты и тектонические нарушения);
- определение мощности насыпных и деформированных грунтов, картирования границ коренных пород под рыхлыми отложениями;
- поиск песчано-гравийных отложений, картирование оползневых тел;
- определение состояния мостов, опор, туннелей;
- обнаружение захоронения экологически вредных отходов;
- неразрушающее картирование зарытых емкостей, скрытых траншей, границ загрязненных почв, мест протечек.

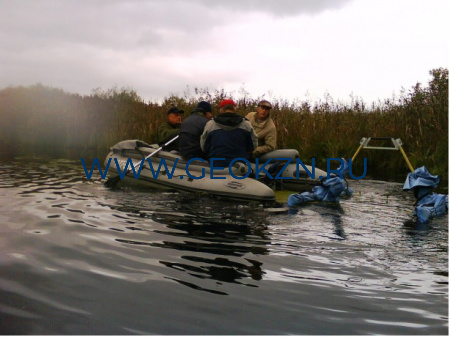

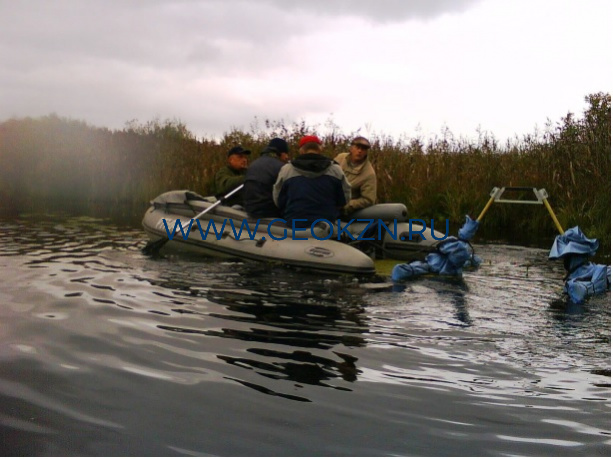

Георадар «Лоза-1В» успешно используется для подводных георадарных исследований с поверхности воды. В этой модели предусмотрена регистрация сигнала с временной разверткой 1024 нсек, что позволяет зондировать пресноводные водоемы на глубину до 17 метров.
Георадар “Лоза-В” |
|
Тип георадара |
среднечастотный импульсный сверхмощный георадар |
Технические характеристики |
Частотный диапазон: 50-300 МГц. Частота дискретизации: 1, 2, 4 и 8 нсек. Напряжение передатчика: 5кВ. Энергетический потенциал 120 дБ. Временные развертки: 256, 512, 1024 и 2048 нсек. Чувствительность приемника: 100 мкВ; Максимальный темп измерений волновой формы сигнала одно измерение за 0,6 секунд. Перекачка данных -USB. |
Режимы регистрации |
- волновая форма в логарифмическом масштабе, - волновая форма в линейном масштабе, - волновая форма в логарифмическом масштабе с ослаблением сигнала по входу. |
Режимы представления информации на экране |
- волновая форма каждого измерения; - радарограмма в бинарном представлении после пороговой обработки; - радарограмма в бинарном представлении после пороговой обработки с возможность НЧ фильтрации; - радарограмма в режиме представления в виде максимумов и минимумов сигнала (в тонах серого цвета) с возможностью НЧ фильтрации |
Исполнение |
брызгозащищенное |
Диапазон глубин |

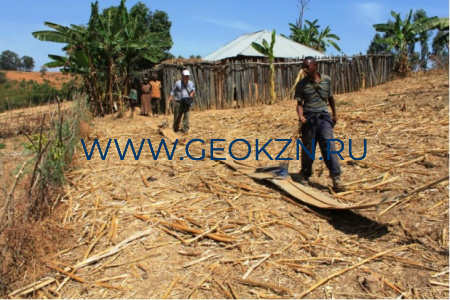

- с антеннами 100-300 МГц - 0-10 метров, - с антеннами 50 МГц - до 20-25 метров. |
Применение |
строительная экспертиза, инженерная геология, коммунальное хозяйство, сопровождение ГНБ, археология, почвоведение |
Размеры, вес |
транспортная сумка (с приемником, передатчиком и блоком управления)- 45х15х30 см) -7 кг |
|
транспортный чехол с набором антенн -(150х15х15 см) - 4 кг. |

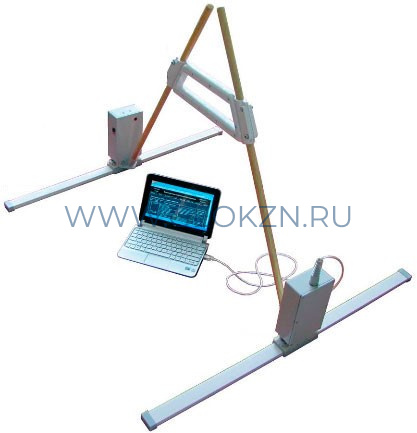

- Блок управления и индикации (БУИ-1В);
- Регистратор (приемник) (БПр-1В);
- Передатчик (БПрд-1В-1, 5 кВ);
- Антенны 400 МГц, 300 МГц, 200 МГц, 100 МГц
