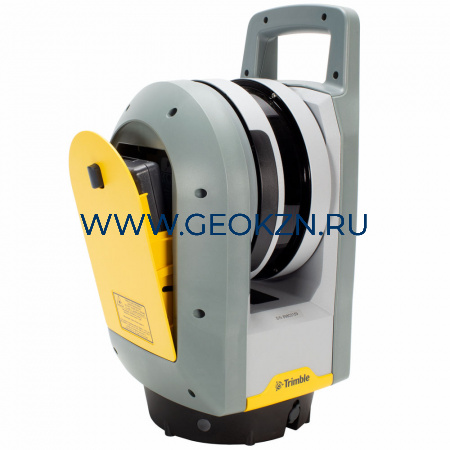

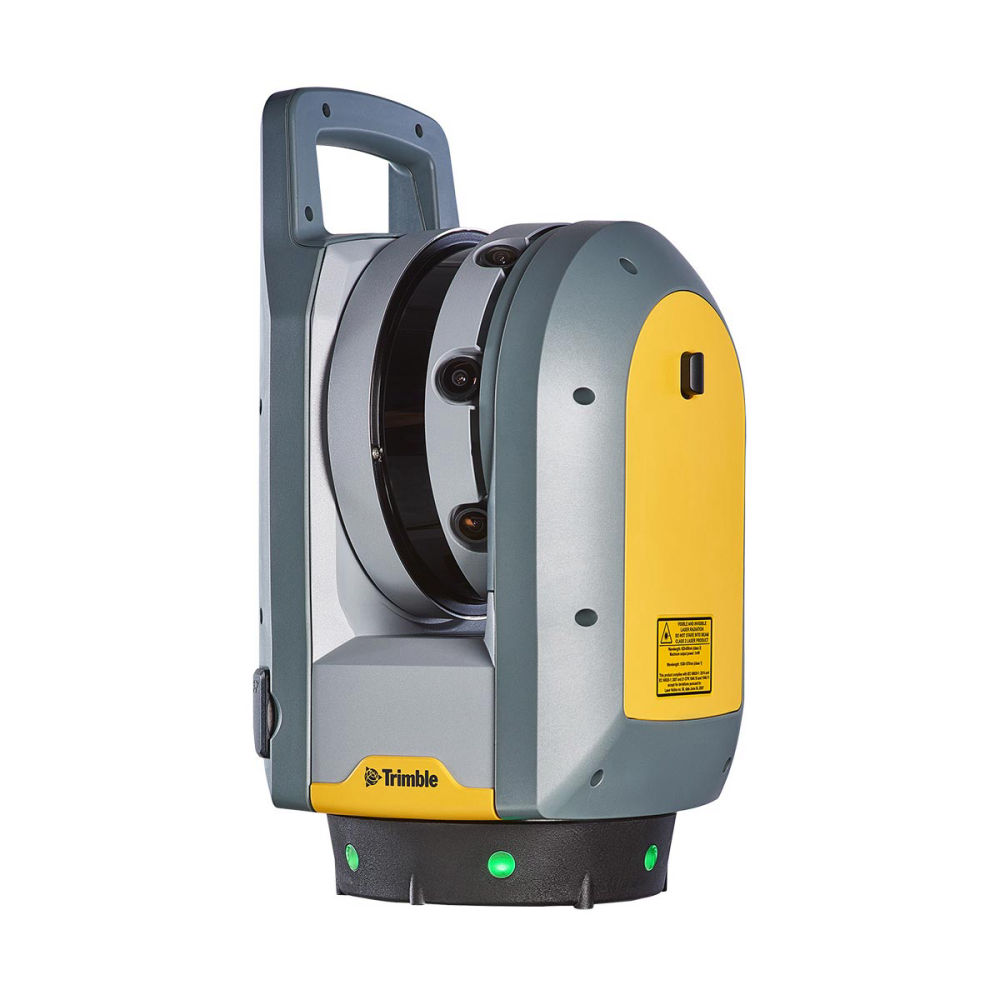

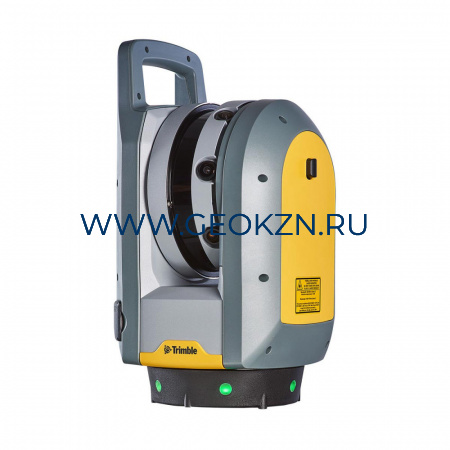

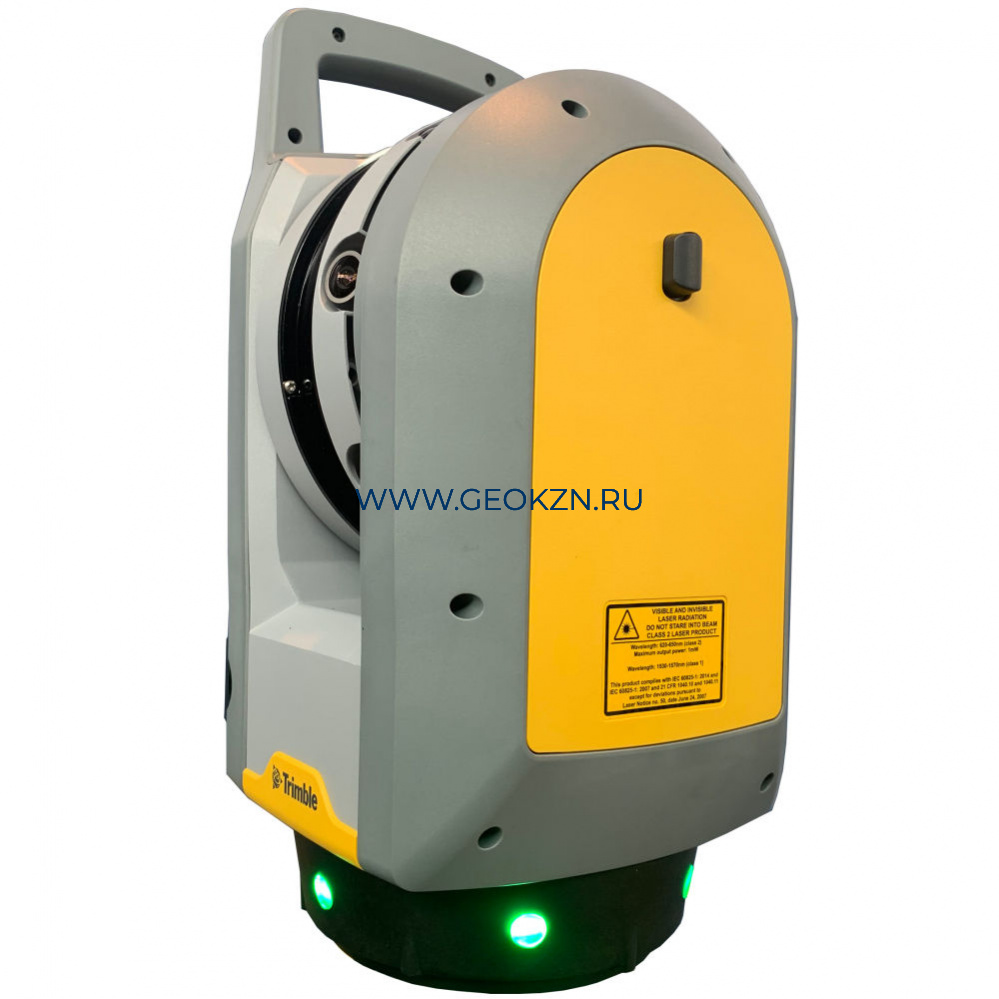

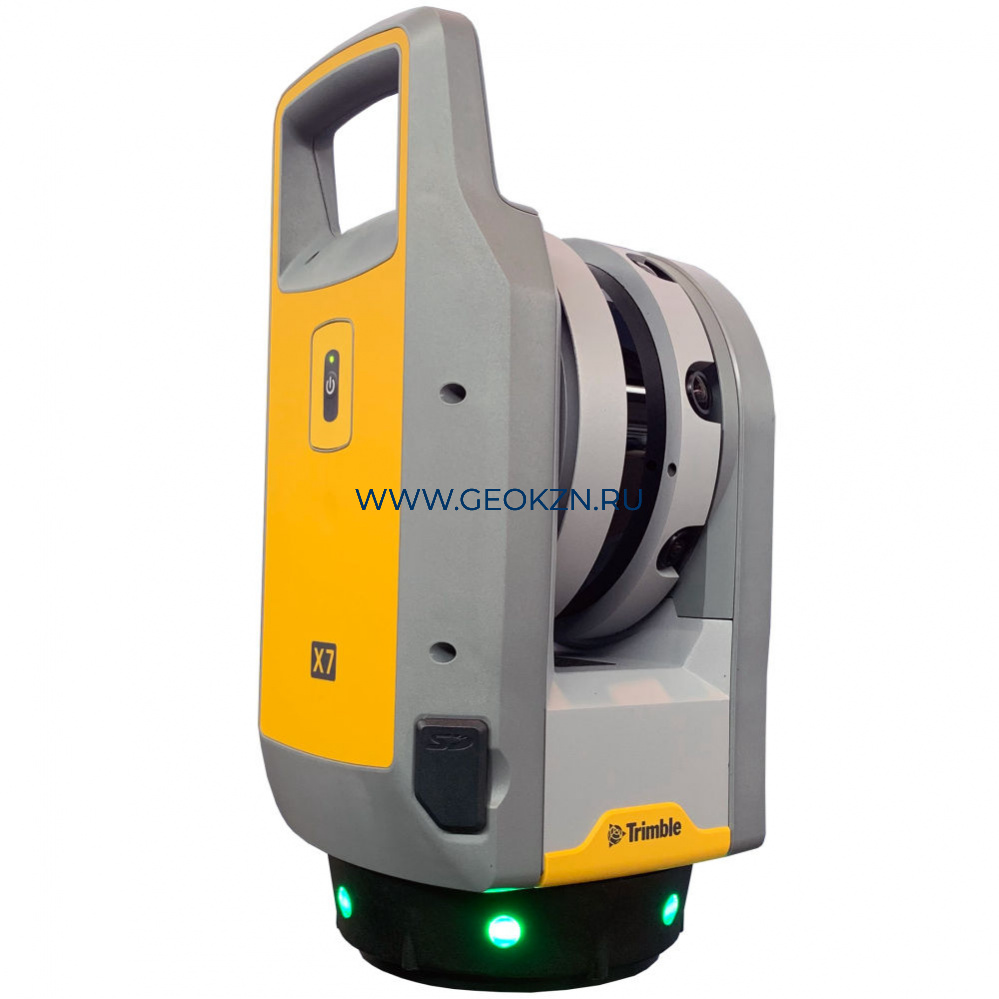

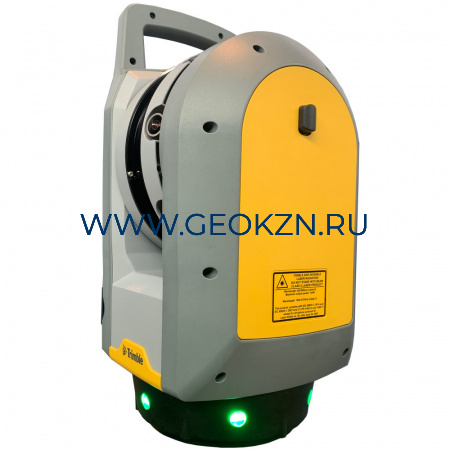

Сканер лазерный Trimble X7
- BYOT
Trimble X7 - компактный лазерный сканер с большими возможностями и удобством работы в поле. Благодаря полевому программному обеспечению Trimble Perspective вы получаете возможность просмотра сшитого облака точек непосредственно в полевых условиях.
Ключевые характеристики прибора - скорость съемки - 500000 точек/сек, рабочий диапазон - 80 м.
Сферы применения лазерного сканера Trimble X7:
- строительство и реконструкция зданий и сооружений
- информационное моделирование (BIM)
- диагностика промышленных объектов;
- строительство дорожной инфраструктуры (транспортные развязки, туннели, мосты);
- горнодобыващая отрасль.
- 3 цифровые камеры 10 Мп для съемки панорам и раскрашивания облаков точек;
- быстродействие - на получение скана затрачивается от 94 сек;
- автоматическое выравнивание с геодезическим уровнем точности;
- 2 режима работы - стандартный, с максимальной скоростью, и высокой чувствительности, который применяется при съемке поверхностей со сложным для фиксации коэффициентом отражения;
- автоматическая калибровка измерительной системы по целому комплексу параметров, включая температуру воздуха, освещение и вибрации за 25 сек;
- запись данных в различных форматах, которые подходят для обработки как в проприетарных программных комплексах. так и в решениях от сторонних компаний.
Лазерный сканер Trimble X7 производит сканирование со скоростью 500 тысяч точек в секунду, полный круговой скан выполняется от 1 мин 34 сек до 15 минут в зависимости от выбранной плотности, дальности и необходимости съёмки панорам с трёх встроенных камер. Точность определения пространственных координат не превыщает 6 мм на расстояниях до 60 метров.
Три соосные камеры менее чем за две минуты позволяют создавать полные круговые панорамы (15 или 30 изображений общим размером от 150 до 300 МП) для последующего окрашивания сканов.Для удобства работы можно добавить аннотации с фотоабрисом прямо в поле. Можно выполнить геопривязку аннотаций. Передачи результатов на компьютер осуществляется по беспроводной связи или с помощью SD-карты.

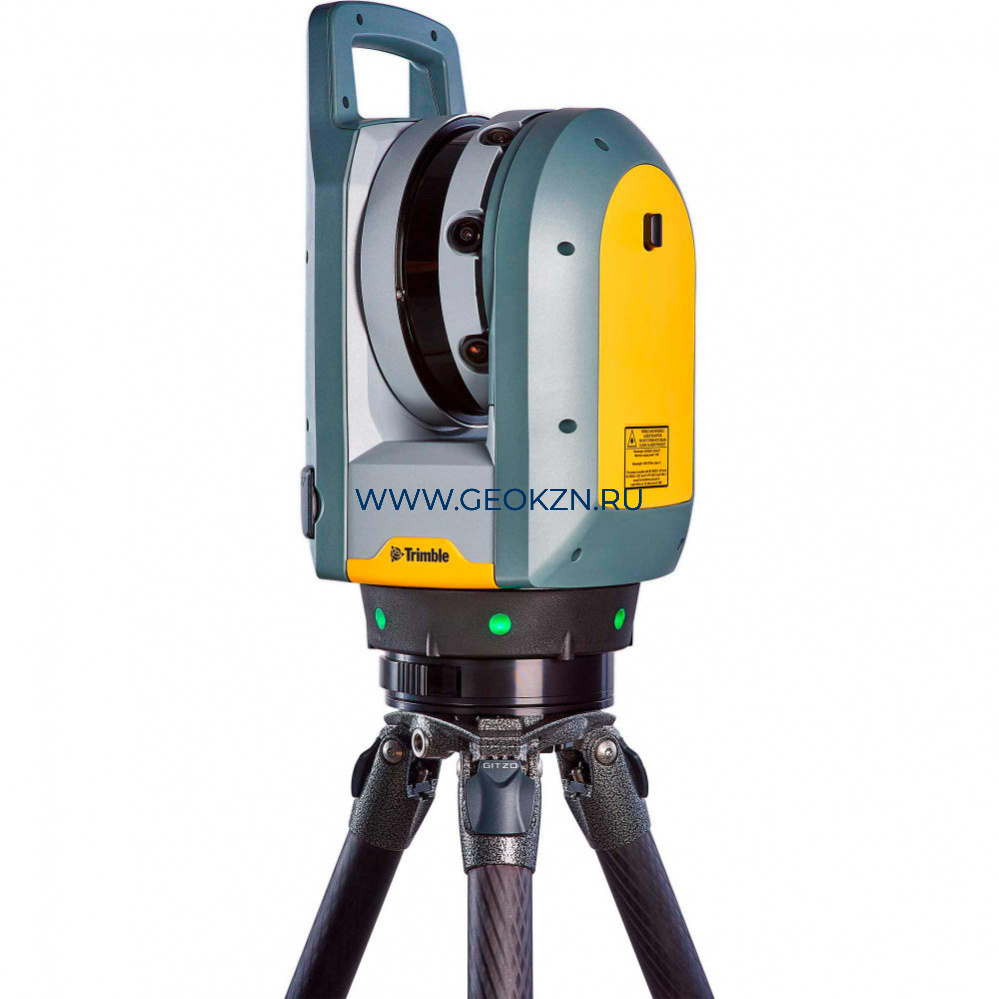

Система горизонтирования позволяет быстро и точно (< 3”) отнивелировать данные сканирование при установке сканера на штативе в диапазоне ±5° при высокоточных измерениях и ±45° при оценочных измерениях. Сканер может использоваться вверх ногами для сканирования внутри колодцев или резервуаров.
Сканер имеет два режима сканирования – стандартный STD и режим высокой чувствительности HS.
В стандартном режиме обеспечивается максимальная скорость сканирования (0.5 млн точек в секунду).
В режиме HS выполняется сканирования сложных поверхностей (с низким или большим коэффициентом отражения).
Максимальная плотность скана составляет 3.5 мм на 10м.
Благодаря встроенному инерциальному блоку IMU система Trimble Registration Assist отслеживает относительное местоположение сканера и автоматически сшивает текущий скан с последним или с выбранным сканом. После чего производится автоматическое уравнивание всех сканов. Благодаря этому можно проверить качество и полноту сканирования непосредственно в поле. Сканером можно управлять с помощью внешнего компьютера или планшета на Windows 10 с установленной программой Trimble Perspective. Также имеется возможность выполнять сканирование одной кнопкой. Связь с X7 осуществляется по Wi-Fi или с помощью USB кабеля. Программа позволяет автоматически или вручную управлять процессом сшивки, добавлять комментарии, изображения и измерения, а также записывать и экспортировать файлы данных в общепринятых стандартных форматах (LAS, PTX, E57, RCP, POD и др).
Данные сканирования могут обрабатываться в ПО Trimble (TRW, TBC, Tekla, SketchUp) или ПО сторонних производителей (Autodesk, Bentley и др.).
Система автокалибровки Trimble X-Drive до начала сканирования за 25 секунд вносит все необходимые коррекции в угломерный и дальномерный блоки (поправки за температуру, условия окружающей среды, приборные ошибки) без вмешательства пользователя или с использованием целей. Автокалибровка позволяет не выполнять ежегодное обслуживание сканера в специализированном сервисном центре.

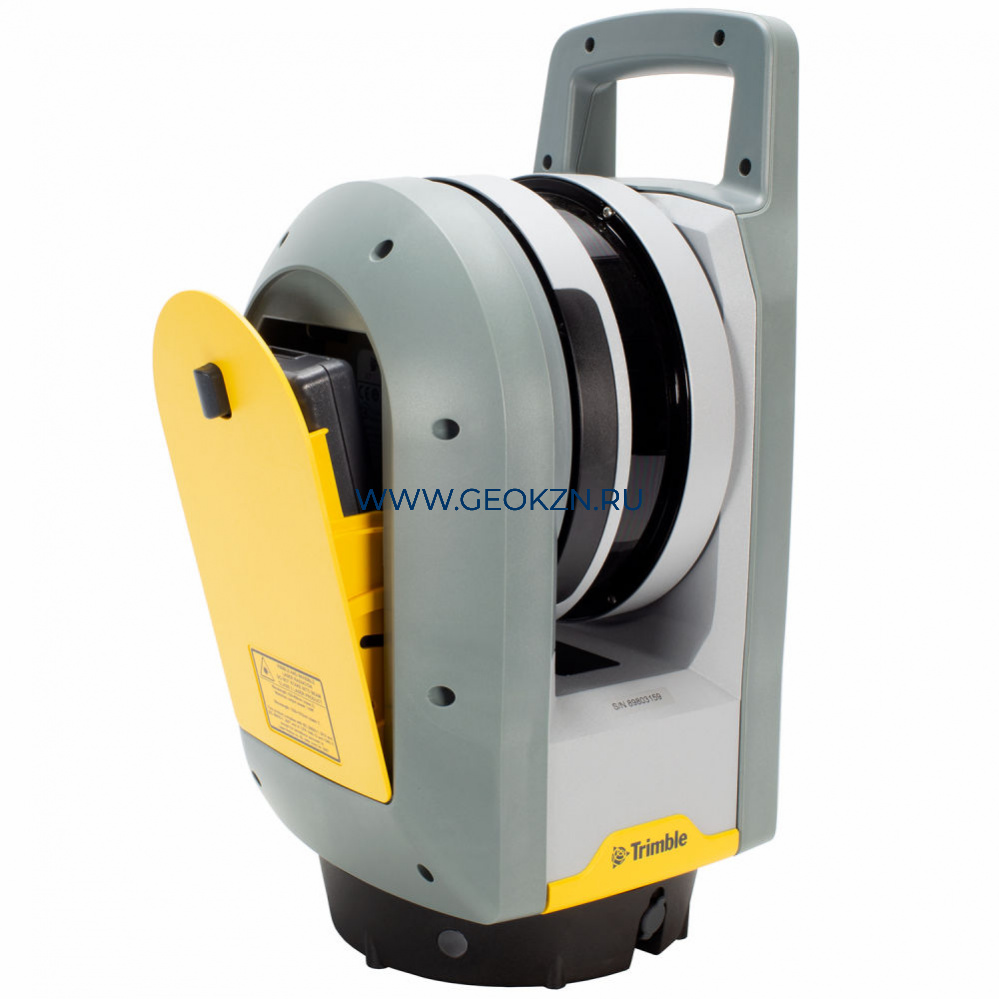

Сканер Trimble X7 имеет небольшие размеры и массу, переносится в рюкзаке (входит в комплект). В комплект также входят три стандартных батареи Trimble от тахеометров S-серии, каждой батареи хватает на 4 часа непрерывного сканирования.
Диапазон рабочих температур составляет от -20 С до +50 С, защита от пыли и воды по стандарту IP55.
Инструмент производится в Германии на заводе Trimble Jena.
- Сканер Trimble X7;
- Аккумулятор - 3 шт,
- Карта памяти SD;
- USB-кабель;
- ПО Trimble Perspective.
