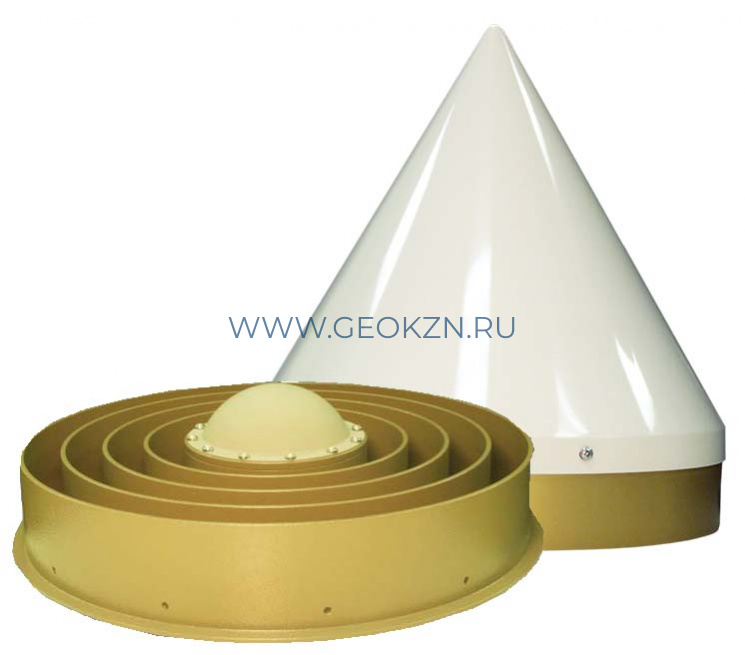

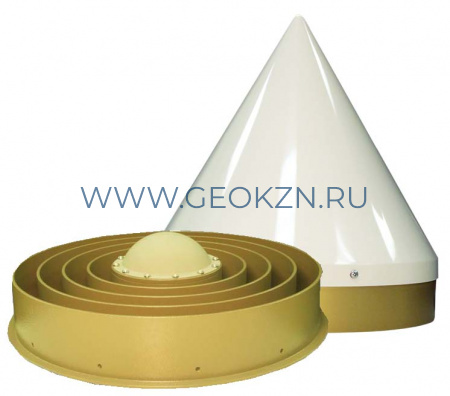

Антенна Javad RingAnt-DM - это универсальная антенна, которая монтируется на стандартной вешке (резьба 5/8-11 дюймов). Антенный фидер подключается к разъему N-Type. Антенна RingAnt-DM обеспечивает наилучший прием сигналов спутников на низких углах возвышения и c малым отношением сигнал/шум, а также подавление переотраженного сигнала. RingAnt-DM, в которой используется новый ультраширокополосный элемент Dorne-Margolin. может с успехом использоваться при создании спутниковых базовых станций, сетей точного позиционирования, систем геодезического мониторинга и др.
Сигнал | |
Характеристики |
GPS L1/L2/L5 ГЛОНАСС L1/L2/L3 GALILEO E1/E5ab/E6 COMPASS B1/B2/B3 WAAS L1/L5, EGNOS, MSAS, GAGAN QZSS L1/L2/L5/LEX |
Рабочая частота |
1559~1610 MГц 1164~1253 MГц |
Электрические характеристики | |
Коэффициент усиления антенны |
1559~1610 МГц - 6.0 дБ typ. 1164~1300 МГц - 5.0 дБ typ. |
Коэффициент эллиптичности | 3.0 дБ max. |
Выходное сопротивление | 50 Ом |
LNA gain | 32±2 дБ |
Коэффициент шума |
1559~1610 МГц - 2.2 дБ typ. 1164~1300 МГц - 1.7 дБ typ. |
Напряжение постоянного тока | 3.0~15.0 В пост. тока 45м A@5.0 В typ. |
Окружающая среда | |
Температурный режим работы | -45°C ~ +85°C |
Температура хранения | -50°C ~ +85°C |
Влажность | Влагостойкая |
Механические характеристики | |
Тип антенны | Всенаправленная, полусферическая |
Разъем | N-type |
Масса | 4.4 кг |
Габаритные размеры | Ø=380 мм; высота=138 мм |
Корпус |
Обтекатель: стекловолокно; основа: алюминий |
Крепление | Резьба 5/8-11 дюймов |
- Антенна Javad RingAnt-DM
- Паспорт
- Гарантийный талон
