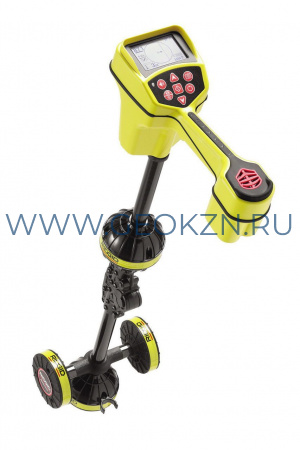

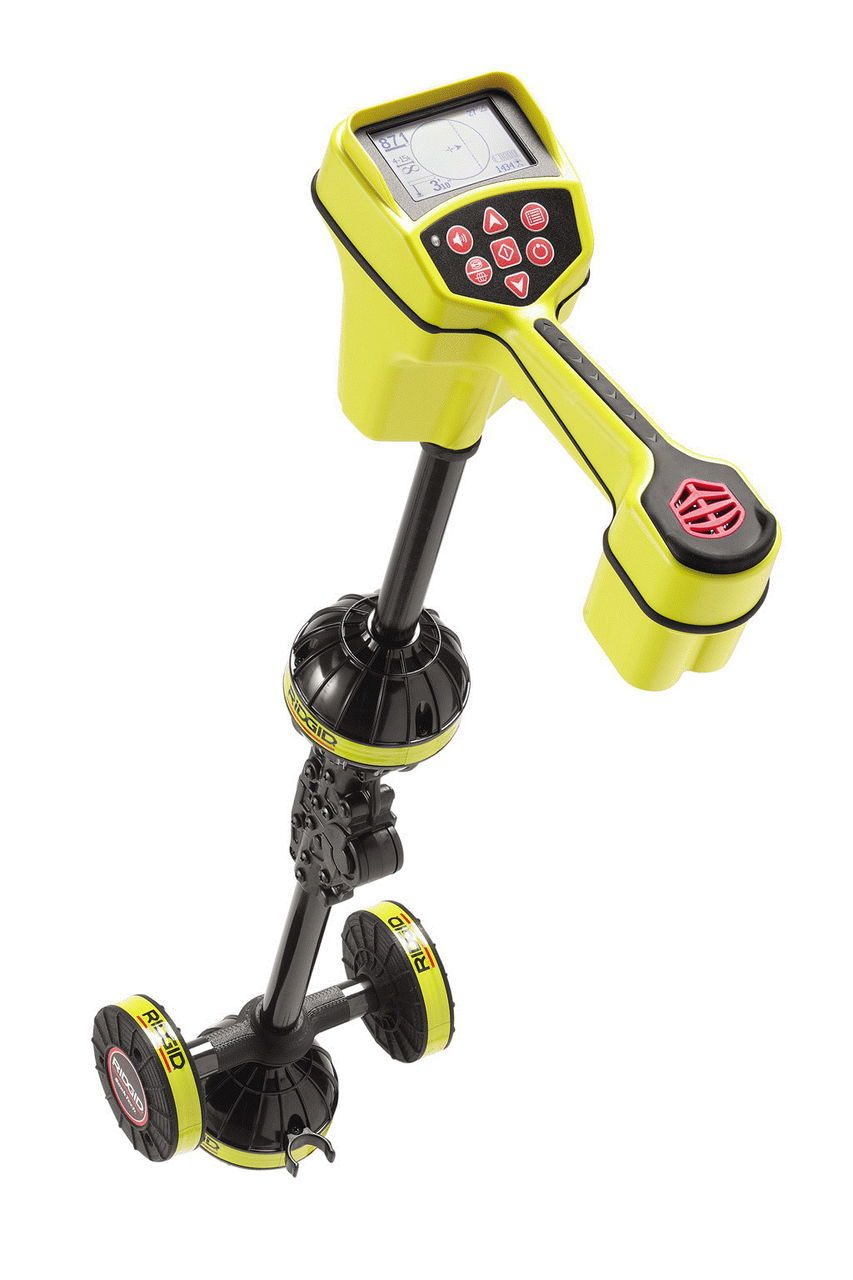

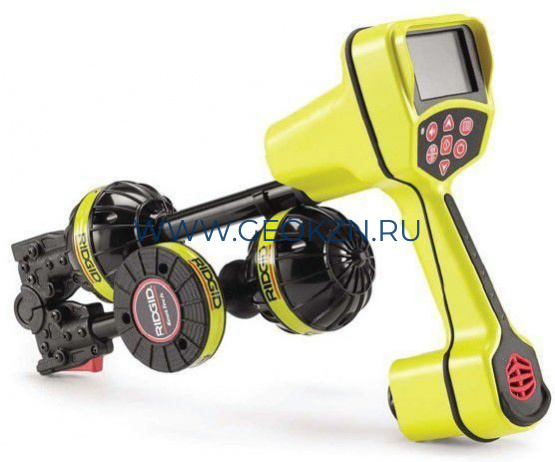

Основной товар: Локатор RIDGID SeekTech SR-20
Тип оборудования
|
локатор+генератор |
Трассоискатели SeekTech применяются для обнаружения различных подземных коммуникаций:
- Нефтепроводы
- Газопроводы
- Водопроводы
- Теплотрассы
- Канализация
- Силовые кабели
- Телефонные линии

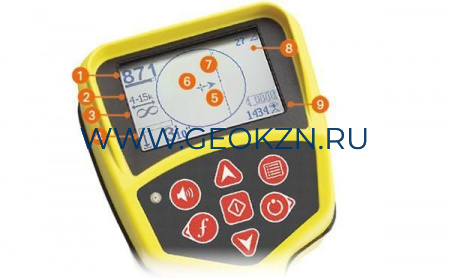

В локаторах RIDGID применяются многонаправленные антенны (8 шт.), что позволяет выводить на дисплей не только указательные стрелки, но и схематичное отображение искомой коммуникации в виде прямой линии.
Это существенно снижает время на поиск коммуникаций и повышает точность определения её местоположения! Вся необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.
Дружественный интерфейс позволяет работать с трассоискателем SR-20 без длительного обучения (продолжительность обучающего курса в тренинг-центре RIDGID – всего 4 часа!).
- Пассивный. Обнаружение коммуникаций, излучающих электромагнитное поле, с помощью трассоискателя без применения дополнительного оборудования (действующие силовые линии, телефон, газо- и нефтепроводы с катодной защитой)
- Активный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика. При этом необходимо иметь прямой доступ к коммуникации (любая протяженная токопроводящая коммуникация)
- Индукционный. Обнаружение коммуникаций с использованием локатора и трассопоискового передатчика, если нет доступа к коммуникации (любая протяженная токопроводящая коммуникация)
- Индукционный с помощью индукционных клещей. Обнаружение коммуникаций с использованием трассопоискового передатчика и клещей (силовой кабель, телефон, металлические трубы до 100мм)
- Поиск зонда. Стандартные частоты зонда: 512Гц, 33кГц
- Комплексный. Обнаружение коммуникаций с использованием систем видеодиагностики RIDGID (металлические и неметаллические трубы диаметром от 50мм.)
- Уникальный дизайн
- Возможность оперативной установки до 30 дополнительных рабочих частот в диапазоне от 10Гц до 35кГц!
- Режим работы OmniSeek позволяет осуществлять поиск коммуникаций во всем диапазоне частот. При этом на дисплее могут отображаться до 4-х коммуникаций одновременно!
- Целевая линия и направляющие стрелки быстро выявляют искажение
- Индикатор приближения и интенсивность сигнала помогают работать с трудными участками.
индукционный режим работы. Обладая большим количеством рабочих частот и удобной регулировкой выходной мощности, данный генератор отлично справляется со своей главной задачей – генерацией тока в трассируемой коммуникации! Может работать не только со всеми локаторами RIDGID SeekTech (SR-20, SR-24, SR-60), но и с трассоискателями других производителей. Для этого в памяти генератора прописаны частоты других производителей трассопоискового оборудования (таких как: Radiodetection, Seba spectrum, Dynatel и многих других).
Работает в 3-х режимах:
- Прямое подключение. Возможно при непосредственном контакте с искомой коммуникацией. Данный режим работы возможен исключительно при поиске обесточенных коммуникаций!
- Индукционный режим. Применяется в случаях, когда прямой контакт с коммуникацией невозможен. Генератор является источником направленного электромагнитного поля, которое возбуждает электрический ток в токопроводящих коммуникациях. Данный режим работы может применятся как на обесточенных коммуникациях, так и на тех, по которым уже течет ток.
- Индукционный режим с применением индукционных клещей. По своей природе ничем не отличается от индукционного режима. Различие лишь в том, что направленное электромагнитное поле создается в контуре, создаваемом индукционными клещами. При этом проводник (искомая коммуникация) должен находится внутри клещей и в диаметре не превышать 100мм.
Для безопасности работы оператора предусмотрена индикация при подключении к коммуникации, по которой протекает электрический ток.
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц
Соответствует требованиям стандартов FCC для оборудования класс A и EN 55022 для оборудования класса B

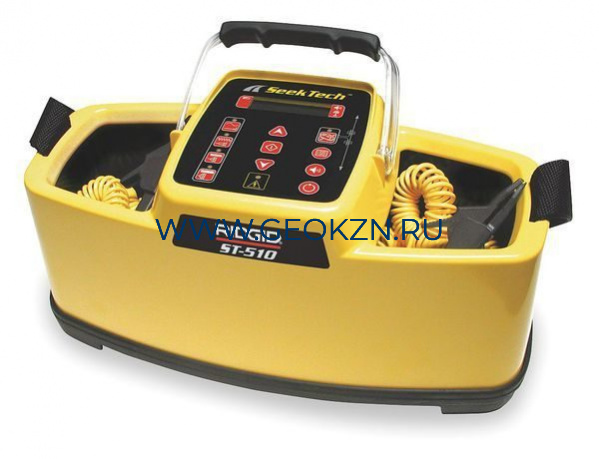

Характеристики генератора SeekTech ST-510
- Мощность: регулируемая, до 10 Вт.
- Рабочие частоты: 27 частот от 512Гц до 93 кГц
- Возможность работы от внешнего источника тока
- Информативный ЖК-дисплей:
- сопротивление магистрали
- протекающий ток
- выходная мощность
- Время автономной работы: до 13 часов
- Питание: 8 батарей «D» типа
- Вес 3,4 кг

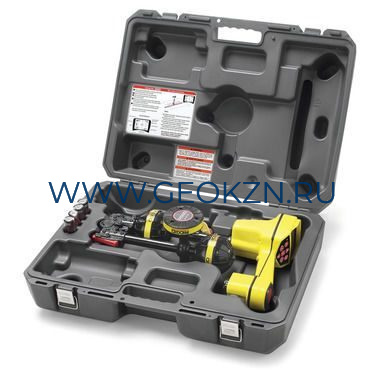

- Ударопрочный пластиковый кейс
- Маркеры и держатель стойки
- 4 элемента питания "С"-типа (щелочные)
- Видеодиск для обучения (DVD)
- Руководство оператора
- Гарантийный талон
- Заземляющий штырь
- Провода прямого присоединения - 2 шт.
- Клипсы прямого присоединения - 2 шт.
- Элементы питания "D"-типа (щелочные) - 8 шт.
- Руководство оператора
- Гарантийный талон
