Основной товар: Локатор RIDGID SeekTech SR-24
Тип оборудования
|
локатор+генератор+индукционные клещи |
Особенности трассопоискового комплекта Ridgid
Новейший трассоискатель в линейке Ridgid SeekTech SR-24 со встроенными модулем GPS для картографирования коммуникаций в приложении RidgidTrax и функцией Bleutooth, а так же генератор сигналов Ridgid ST-510 с повышенной мощностью и возможностью работы в индукционном режиме.
Работа на объекте может идти в следующих режимах:
- активный (поиск идет с помощью генератора);
- пассивный (поиск осуществляется трассоискателем);
- поиск с использованием передатчиков (зондов), находящихся на других приборах;
- трассировка зондом;
- работа в режиме индукции;
- работа с индукционными клещами.
- наличие картографического дисплея, где данные (местоположение, точность, глубина, направление) отражаются в режиме реального времени;
- режим работы Omniseek позволяющий искать одновременно несколько подземных коммуникаций;
- наличие системы множественных антенн для избавления от мертвых точек, искажений, повышения достоверности и точности обрабатываемой информации;
- возможность регулировки частоты трассоискателя в диапазоне 10-35000 Герц для учета специфики места работы;
- мощность генератора 10 Вт с регулировкой мощности сигнала;
- до 27 частот генерации электромагнитного поля на генераторе;
- индукционный режим работы генератора;
- вес трассоискателя всего 1,8 кг, а генератора 4.1 кг, что позволит без проблем работать в течение всей смены;
- наличие автоматической подсветки экрана для повышения комфорта при работе;
- совместимость с оборудованием других производителей;
- модуль GPS для картографирования отрассированной коммуникации в приложении.
- прямое непосредственное подключение через штатные зажимы и провода, которые присоединяют к точке заземления либо разыскиваемому проводнику (подобный вариант удобен для применения в случаях, когда коммуникации не находятся под напряжением и есть непосредственный удобный доступ к ним);
- индукционный режим, когда на земле размещают генератор сигналов на месте предполагаемого пролегания, который воздает поле и наводит ток в стальной трубе, силовом проводе или ином виде коммуникаций. Этот метод доступен при отсутствии прямого соединения с целевым проводником, что позволяет использовать его в случае, когда невозможно добраться до него через смотровой колодец или заземление;
- индукционный режим с применением специальных клещей (они поставляются отдельно в качестве дополнительной опции), которые охватывают целевой трубопровод или иной проводник диаметром до 100 мм, предотвращая контакт металла с металлом. Подобный вариант актуален при наличии прямого доступа к магистрали, но одновременно нет возможности применять непосредственное подключение на изолированном силовом или ином кабеле.
- удобство и простота при работе с ним за счет малого веса;
- возможность питания от штатной однофазной сети;
- наличие двух проводов 7,62 м с зажимами для подключения;
- доступность регулировки уровня мощности выходного сигнала RIDGID SeekTech ST510 в пределах 10 Вт;
- выбор среди 27 частот генерации для учета специфики использования (возможно подключение частот для других производителей);
- наличие встроенного дисплея для визуальной наглядной обратной связи (ОС) по размеру силы тока и сопротивлению целевой магистрали;
- наличие акустической ОС;
- совместимость с любым оборудованием RIDGID и других производителей.
- возможность обнаружения сетей любого типа (стальные и чугунные трубы, иловые и телефонные кабели);
- передача электромагнитной частоты в активном и пассивном режимах;
- высокий уровень качества цепи перед началом процедуры поиска;
- совместимость с трассоискателями RIDGIT и других производителей;
- идеальный с практической точки зрения передатчик для проведения трассировки.
Линейка частот генерации электромагнитного поля включает 128 Гц, 1 кГц, 8 кГц, 33 кГц, 93 кГц и так далее. Непосредственно выбор конкретной из них идет в соответствии со следующими правилами:
- xем ниже уровень, тем больше будет распространяться наведенный на коммуникации ток;
- чем ниже частота, тем меньше возникает сторонних наведенных помех на экране трассопоискового локатора;
- чем выше частота, тем больше вероятность, что ток будет наведен и на соседние коммуникации (актуально для плотной городской застройки, где под землей множество трубопроводов и кабелей);
- чем выше частота, тем лучше выполнять на RIDGID SeekTech поиск коммуникаций с большими значениями сопротивления (трубы из чугуна или с изолированными фланцами, кабели систем связи).
Клещи индукционные Ridgid – это часть комплектации трассопоисковых устройств этого же бренда. В то же время они могут совмещаться с оборудованием других марок. Основная задача использования данного инструмента – определение места нахождения, глубины и замера параметров линий коммуникации, находящихся на глубине под землей.
Клещи используются в основном для обнаружения тех инженерных сетей и магистралей, которые находятся глубоко, либо имеют надежное изоляционное покрытие. При его наличии приборы трассоискателей могут не отреагировать на металл, и пропустить участок нахождения трассы. Если же использовать этот инструмент, то даже при толстом изоляционном покрытии с полностью диэлектрическими характеристиками удается обнаружить место нахождения трассы. Производитель рекомендует применять такое оснащение при работе со следующими инженерными коммуникациями:
- теплотрассы;
- кабельные линии;
- промышленные трубопроводы;
- сети интернет-кабелей;
- подземная проводка;
- высоковольтные силовые кабели;
- контуры трубопроводов коммуникаций бытовой инфраструктуры.
С помощь клещей индукционного типа Ridgid Seektech удается подать электрический сигнал на линии, не взаимодействующие с обычным трассопоисковым оборудованием. Обычно они применяются при работе с трубами и кабельными линиями сечением до 4,7 дюйма. Индукционные клещи совместимы с передатчиками, работающими в диапазоне мощности до 10 Вт. Сами клещи эффективно функционируют в рабочем диапазоне частот от 8 кГц до 262 кГц.
Если отсутствует прямой контакт с областью исследуемой трассы – клещи смогут продуцировать индукционный сигнал без непосредственного прикосновения к металлу, за счет индукционного поля.

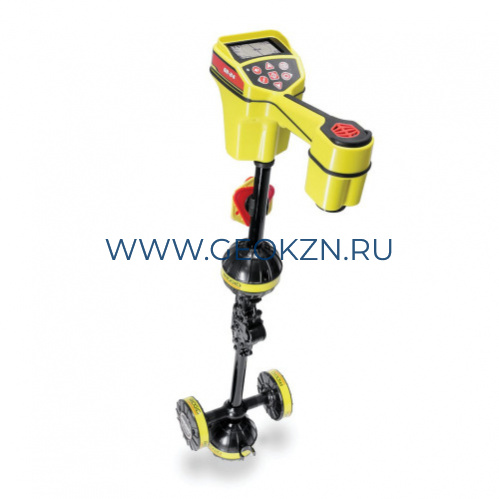

Локатор Ridgid SR-24
Встроенный картографический дисплей | Да |
Отображение глубины залегания | Да. В непрерывном режиме |
Точность обнаружения, м | 0,05 |
Глубина обнаружения коммуникаций | до 10м |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Пассивный режим | |
Силовые линии | Широкая полоса частот 50 Гц, 60 Гц, <4 кГц |
Радиолинии | 4–15 кГц, 15–36 кГц |
Частоты зонда * | 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц |
Номинальное напряжение, питание | 6 В, 550 мА |
Источник питания | 4 аккумулятора типа C |
Срок работы от аккумулятора | Приблизительно 16 часов |
Частоты активной трассировки трубопровода * | 128 Гц, 1 кГц, 8 кГц и 33 кГц |
Беспроводная технология | Bluetooth® класс 1 |
Диапазон беспроводной связи | 1093 ярдов (1000 метров) |
Средняя точность GPS | Менее 2,5 м (8,2 фута) |
Рабочая среда: | |
Температура | от –20°C до +50°C |
Влажность | от 5% до 95% относительной влажности |
Температура хранения | от –20°C до +60°C |
Размеры (Длина х Ширина х Высота) | 28,4 х 10,9 х 79,0 см |
Вес | 1,8 кг |
*Пользователь может выбрать до 30 значений частоты в диапазоне от 10 до 35000 Гц Соответствует требованиям стандартов FCC для оборудования класс A и EN 55022 для оборудования класса B

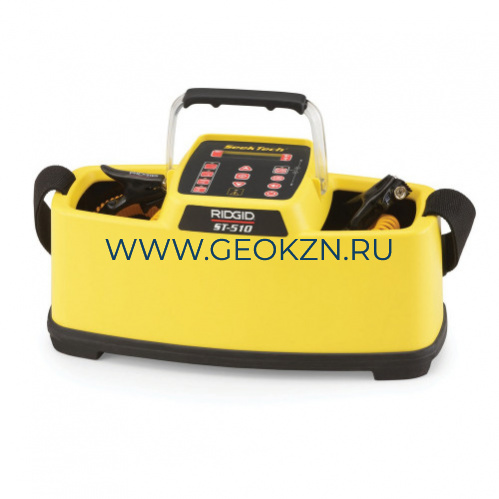

Генератор Ridgid ST-510
Мощность |
регулируемая до 10 Вт |
Рабочие частоты |
27 частот от 512 ГЦ до 93 кГц |
Работа от внешнего источника тока |
предусмотрена |
Дисплей |
ЖК дисплей (сопротивление магистрали, протекающий ток, выходная мощность) |
Время автономной работы |
до 13 часов |
Питание |
8 батарей D типа |

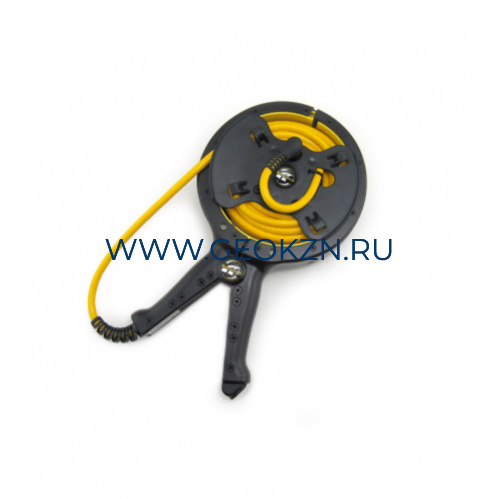

Индукционные клещи Ridgid
Внутренний диаметр | 100мм |
Длина провода | 5м |
Индикатор работоспособности | Горящий светодиод |

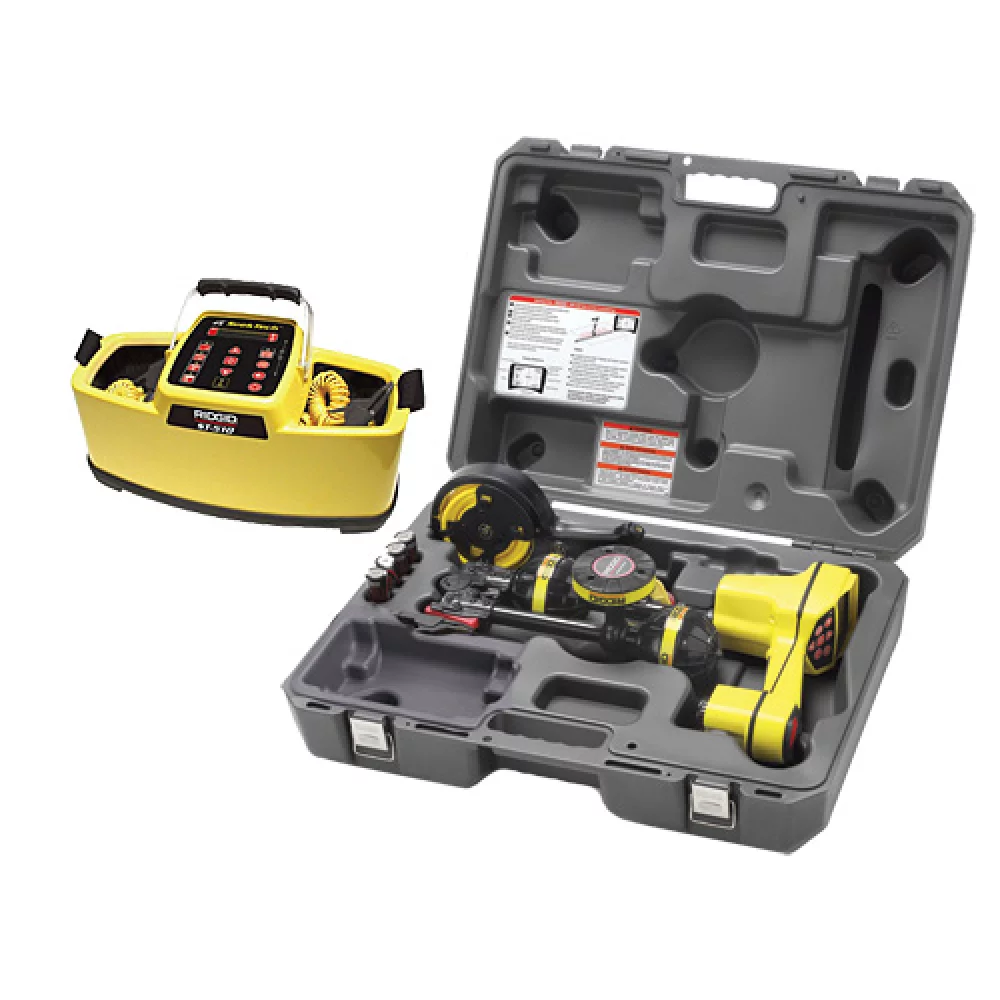

- Локатор Ridgid SeekTech SR-24;
- Ударопрочный пластиковый кейс;
- Маркеры и держатель стойки;
- 4 элемента питания "С"-типа (щелочные);
- Видеодиск для обучения (DVD);
- Трассопоисковый генератор Ridgid SeekTech ST-510;
- Заземляющий штырь;
- Провода прямого присоединения - 2 шт;
- Клипсы прямого присоединения - 2 шт;
- Элементы питания "D"-типа (щелочные) - 8 шт;
- Индукционные клещи;
- Руководство пользователя;
- Гарантийный талон.
